隅肉溶接 溶接記号作成
© 2022 中尾晋介 技術士（機械部門）

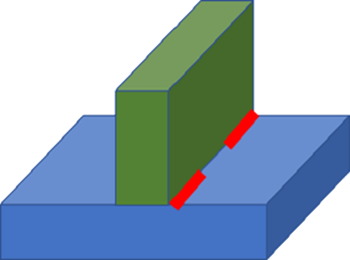

不連続溶接
溶接記号作成に使う条件を選択してください。
溶接位置
溶接記号から見て、
手前側
向こう側
両側
寸法、数量、割合(%)など

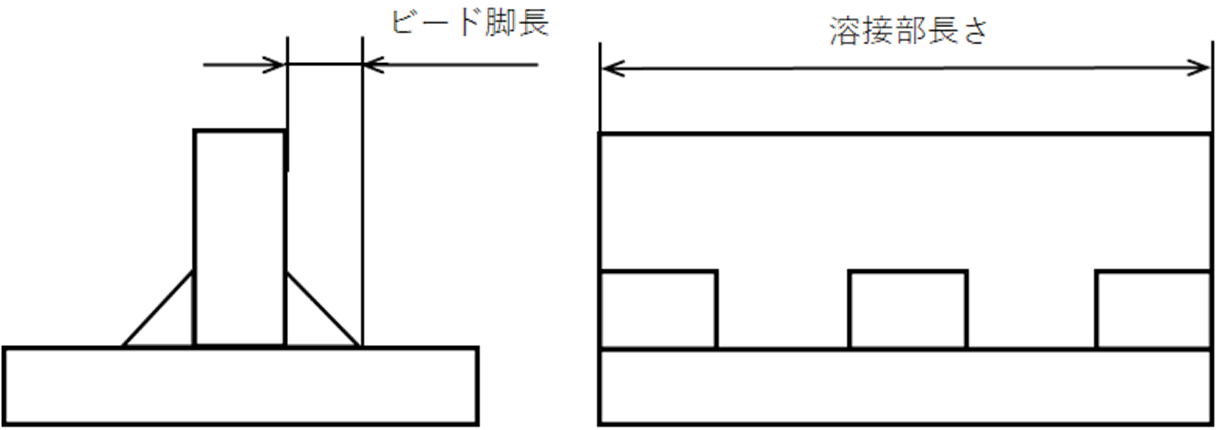

溶接部長さ
mm
ビード脚長
mm
A. 溶接ビードの個数と、溶接ビード1個の長さ
溶接ビードの個数
個 ×
溶接ビード1個の長さ
mm < 溶接部長さ
B. 溶接ビードの個数と、不連続部1か所の長さ
溶接ビードの個数
個
不連続部1か所の長さ
mm
C. 溶接記号の溶接ビード間の寸法 と 溶接ビード1個あたりの長さ
溶接記号の溶接ビード間の寸法
mm
>
溶接ビード1個の長さ
mm
D. 溶接ビードの個数 と 溶接部長さに対する溶接ビード全部の長さの割合
溶接ビードの個数
個
溶接部長さに対する溶接ビード全部の長さの割合
%
溶接記号
（脚長）
（ビード長さ）
（ビード間寸法）
